電動防爆蝶閥

閥門型號：FBD971X，F(xiàn)BD941X，F(xiàn)BD973H，F(xiàn)BD943H
通徑規格：DN50～DN1200
結構形式：中線型，三偏心(對夾式，法蘭)
閥體材質：鑄鋼WCB、不銹鋼304、316
公稱壓力：PN10、PN16、PN25、PN40
適用溫度：-40℃～450℃
應用范圍：可燃?xì)怏w、空氣、液體、粉塵等介質
產品特點：?jiǎn)㈤]快，帶手動，可遠程控制，適用于易燃易爆的場所

電動防爆電磁閥簡介：

電動防爆蝶閥由法蘭蝶閥（對夾式蝶閥）裝配上防爆電動執行器組合而成，是一種專門應用于易燃易爆氣體、液體或粉塵等介質的防爆閥門，設備均經過防靜電處理，防護等*一般在IP65.67.68, 防爆等*為Exd ⅡBT4 或CT4的防爆標志。根據介質溫度高低的不同，選用不同的密形式，分為金屬密封和軟密封結構，也可根據工況的需要選擇開關型或調節型防爆電動蝶閥（輸入4～20mA電流信號控*來調節流量的大小），在現代工業自動化控*領域中起到不可缺少的作用。

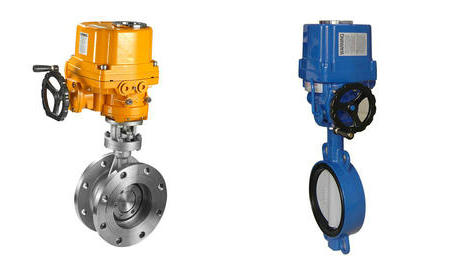

電動防爆蝶閥（法蘭式）電動防爆蝶閥（對夾式）

電動防爆蝶閥應用：

防爆型電動蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控*系統中等給排水、氣體管道上作調節流量和截流介質的作用。

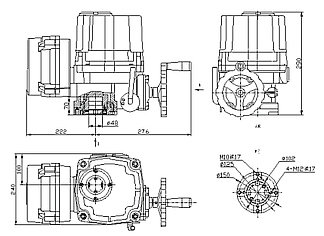

電動防爆蝶閥結構原理：

防爆電動蝶閥的結構原理是把設備可能點燃爆炸性介質的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性介質在內部爆炸而不損壞。隔爆外殼使設備內部空間與周?chē)沫h(huán)境隔開。當其發生爆炸時，外殼可以承受產生的爆炸壓力而不損壞，同時外殼結構間隙可冷卻火焰、降低火焰?zhèn)鞑ニ俣然蚪K止加速鏈，使火焰或危險的火焰生成物不能穿越隔爆間隙點燃外部爆炸性環境，從而達到隔爆目的。

電動防爆蝶閥技術參數：

作用形式：普通開關型、調節型（4～20mA）

環境溫度： -30℃～+70℃

電源電壓： AC220V、AC380V（其他定*DC24等）50/60Hz

防護等*： IP67、IP68可選

功能選項 （可選）

防爆型：防爆等*：dⅡBT3/T4

信號反饋：有源信號、S無源信號

帶加熱器：可在潮濕環境中干燥執行器內元件（可選）

手動功能：電動執行器帶有手動開閥、關閥功能

調 節 型：輸入4～20mA信號,實現閥門調節功能

電動防爆蝶閥設計標準：

設計標準：GB/T2238-1989

法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；JB78

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-2000；JB/T9092-1999

電動防爆蝶閥零件材料：

閥體：球墨鑄鋼、鑄鋼、合金鋼、不銹鋼

蝶板：灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料

密封圈：各種橡膠、聚四氟、不銹鋼

閥桿：2Cr13、不銹鋼

電動防爆蝶閥性能規范：

電源碾壓	AC220V、AC380V、4-20mA
電源電壓	4～20mADC，負載電阻：≤500Ω
連接形式	對夾式、法蘭式
防爆等*	IP65(或IP67)、隔爆標志：Exd ⅡBT4 或CT4
信號隔離	輸入信號、輸出信號、電源三隔離
動作范圍	0～90°
環境溫度	-25～+70℃、環境濕度：≤95%
閥體材質	碳鋼、不銹鋼304、316
