自力式流量調節閥概述：
ZZLP自力式流量調節閥（流量控*閥），由一個帶設定流量的控*閥門和執行器組成，主要應對在被控流量一旦調定后，不經常改變（調整）的場合，適用于非腐蝕性的液體，在系統管道中的流量控*。流量調節閥的有效壓力分為0.02MPa和0.05MPa兩種，應根據實際情況選用，選取時閥前、后壓差要大于該有效壓力，可用于**溫度200℃的非腐蝕性的液體介質。
自力式流量調節閥特點：
自力式流量調節閥閥內采用壓力平衡機構，使調節閥反應靈敏、控**確、允許壓差大，且設定點可調且范圍寬，便于用戶在設定范圍內連續調整流量。它集檢測、控*、執行諸多功能于一閥，自成一個獨立的儀表控側系統，正確使用這種閥門，可以方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。
自力式流量調節閥參數：
| 閥體 |
| 公稱通徑 |
Dn15、20、25、32、40、50、65、80、100、125、200、250mm |
| 公稱壓力 |
PN1.6、4.0MPa |
| 法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
| 閥體材料 |
鑄鋼、鑄不銹鋼 |
| 閥芯材料 |
硬密封:不銹鋼 |
| 軟密封:不銹鋼鑲嵌橡膠圈 |
| 壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式流量調節閥工作原理：
自力式流量調節閥無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值進行自動調節的節能型控*裝置。它集檢測、控*、執行諸多功能于一閥，自成一個獨立的儀表控側系統。

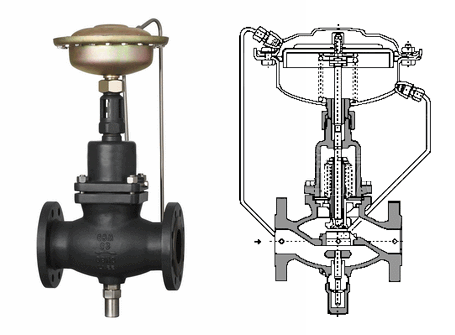

自力式流量調節閥結構組成：
| 結構簡圖 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| 限流器 |
閥體 |
閥座 |
閥軸 |
閥蓋 |
波紋管 |
膜蓋 |
膜片 |
充注閥 |
自力式流量調節閥溫度范圍：
| 允許工作溫度 |
| 公稱通徑 |
|
15-125mm |
150-250mm |
| 密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
| 冷卻罐≤200℃ |
冷卻罐和加長≤200℃ |
| 軟密封 |
≤150℃ |
